TD型单级管道增压泵，配有标准电机和机械密封。此类产品的结构与相近类型产品相比，更不易受到泵送液体中杂质的影响。

产品设计为顶部可拉出的拆装形式，其可以在不影响管路系统的情况下对泵进行维护。

产品应用

产品适宜在清洁、稀薄、非侵蚀、非易爆易燃，且不含有任何可能对泵造成机械或化学损害的固体颗粒和纤维的液体中使用。具体对液体要求及应用如下；而在液体粘稠或密度较大情况下使用时会造成泵特性曲线的下降和能耗的增加。

液体温度：-15℃~110℃系统较高压力：常规型为PN12巴；特殊型为PN16巴。

TD型立式管道增压泵产品特点

特别适用于对环境噪声要求高的场合

轴较粗，刚性好，电机下端装两个轴承，提高了泵的运转寿命 轴封采用专用机械密封，微泄露，寿命长 进出水口管径相同，可象阀门一样安装于管路中，安装方便、灵活简单

检修维护方便

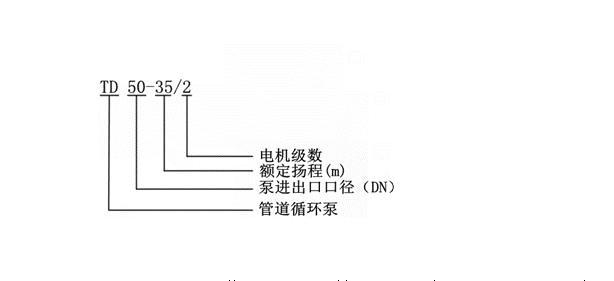

TD型立式管道增压泵型号意义

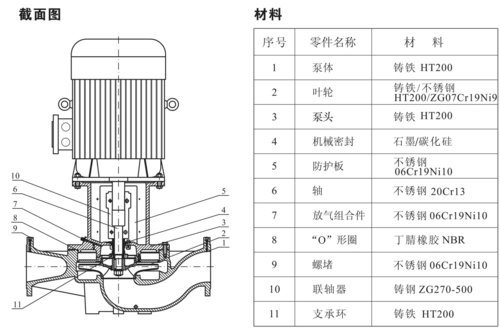

TD循环泵解构图

TD循环泵性能参数表

TD型立式管道增压泵安装使用说明

产品有不同的安装要求，具体的安装要求如下：

1、系统管路具有支撑泵的能力，2.2kw以下(包括2.2kw)电机的泵可以直接悬置于管道中 系统管路不具有支撑泵的能力或泵电机功率大于2.2kw时，泵必须安装在支架或底板上。

2、对于配套2.2kw以下(包括2.2kw)电机的泵可以安装在水平或垂直于管道的位置上;对于2.2kw以上电机的泵只能安装在垂直于管道的位置上。

3、泵的安装，要保证泵在使用时系统管路的张力不应传递到泵体上。

4、为了保证电机的正常运转，泵要安装在保证有足够冷却的环境条件下，且冷却空气的温度不能超过40℃。   ·如果泵安装在户外，必须配置合适的外罩以防止电器元件进水或凝霜。

5、为了方便对泵的检查和维修，在泵的上、下方必须留有足够的空间。泵电机小于5.5kw时留300mm;泵电机大于5.5kw(包括5.5kw)时留1000mm。

6、为了防止噪音和振动，保证获得运行xiao果，泵在安装时要采用减振底座。一般采用水泥底座，底座的重量应该是大于或等于1.5×泵重量。

7、为满足客户的不同需要，TD32-TD150产品分为带底板和不带底板两种。
