     常用螺栓标准、规格、用途见表1。

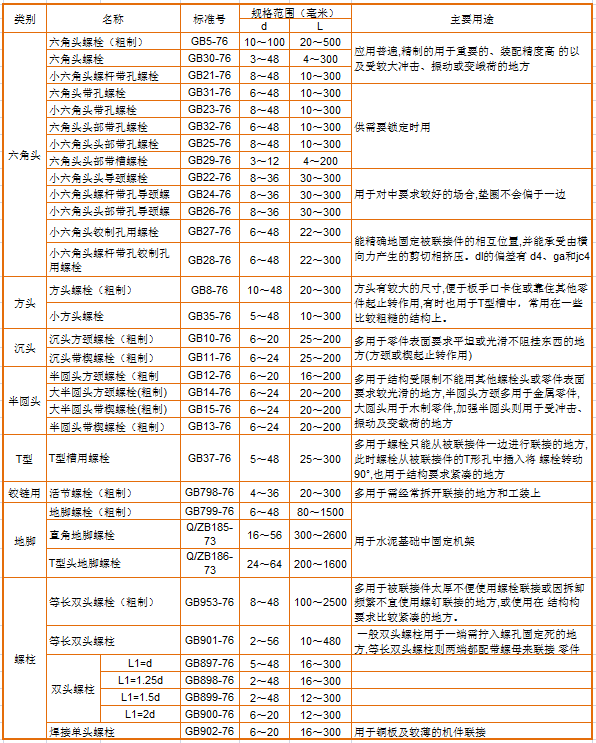

表1 常用螺栓标准、规格、用途汇总表

     注：1.冷镦工艺生产的小六角头螺栓具有材料利用率高、生产效率高、机械性能高等优点,但由于头部尺寸较小, 不宜用于多次装拆、被联接件强度较低和易锈蚀等场合。

　　2.当机械性能(强度级别)的分级的规定不能满足使用要求时,可按需要选用材料。对T型、活节等螺栓的材料在相应标准中有规定。

     六角头螺栓规格见表2。

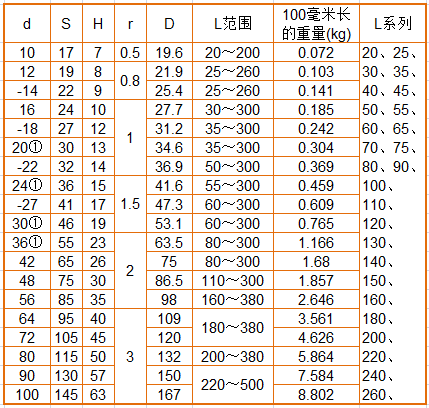

表2 六角头螺栓（粗制）规格（GB 5-76）

（毫米）

     注：1.L₀不包括螺尾，当L≤125时：L₀=2d+6；当L>125～200时：L₀=2d+12；当L>200时：L₀=2d+25。

　　2.标记示例：螺栓M10×100GB 5一76表示为直径10毫米，长度100毫米、粗牙普通螺纹，机械性能按5.9级，不经表面处理的六角头螺栓。

     六角头螺栓（精制）规格见表3。

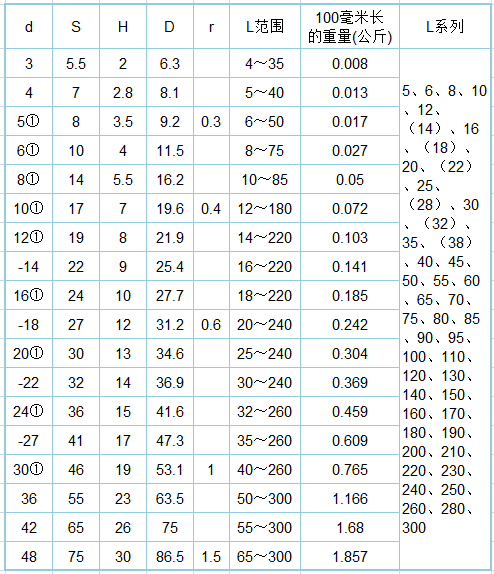

表3 六角头螺栓（精制）规格

    ①为优选系列，其中GB 29一76的范围是：d=12以下，L=100以下：GB 30一76的范围是d =10以上，L=16以上。

     注：1.L₀不包括螺尾，当L＜125时：L₀=2d+6；当L>125~200时：L₀=2d+12，当L>200时：L₀=2d+25。

　　2.标记示例：螺栓M10×100 GB 30一76。表示为直径10毫米，长100毫米，机械性能按5.9级，不经表面处理的六角头螺栓。如螺杆上全部制出螺纹时，应加标记Q，即：螺栓M10×100-Q GB 30一76。

     沉头螺栓（粗制）（GB 10-76）、沉头带楔螺栓（粗制）（GB 11-76），见表4。

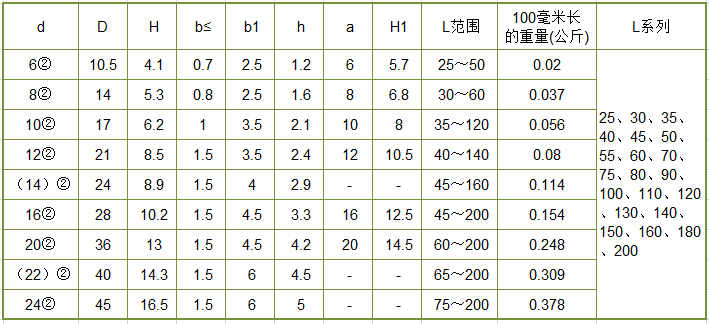

表4 沉头方颈螺栓（粗制）（GB 10-76）、沉头带楔螺栓（粗制）（GB 11-76）规格（毫米）

    ①只有带楔螺栓。
    ②为优选系列。

     注：1.L₀不包括螺尾,当L≤125时；L0=2d+6；当L>125～200时：L0=2d+12；当L>200时:L0=2d+25。

　　2.标记示例:租牙普通螺纹、直径10毫米、长60毫米、机械性能按4.9级、不经表面处理的沉头方颈螺栓：螺栓 lW10×60 GB 10一76。

     地脚螺栓规格见表5。

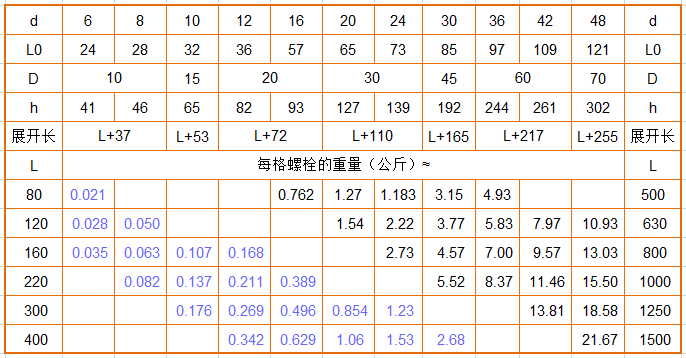

表5 地脚螺栓（粗制）规格（GB 799-76）　

注：1.左边的L系列，查粗兰色数字的重量；右边的L系列，查粗黑色土方的重量。

　　2.L₀不包括螺尾。
　　3.材料：A3、45钢。
　　4.标记示例：粗牙普通螺纹、直径20毫米、长400毫米、材料为A3、不经热处理及表面处理的地脚螺栓：螺栓M20×400 GB 799一76。

     直角地脚螺栓规格见表6。

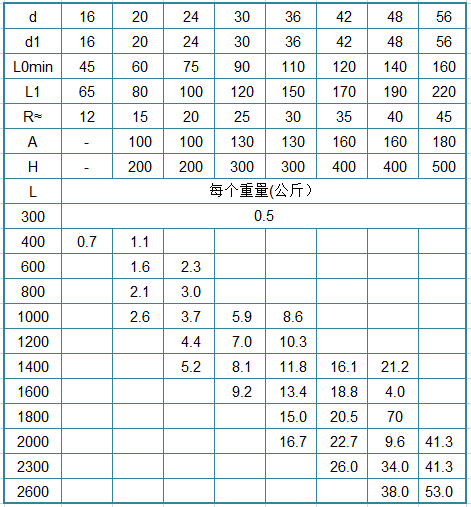

表6 直角地脚螺栓规格（Q/ZB185-73）

（毫米）

    注：1.材料：A3。　　

        2.标记示例：粗牙普通螺纹、直径42毫米、长1400毫米的直角地脚螺栓：螺栓M42×1400 Q/ZB 185一73。

1.普通膨胀螺栓
     (1)性能、用途：膨胀螺栓由膨胀螺栓套管及螺栓两件组成，适用于在混凝土及砖砌体墙、地基上作锚固体。其受力性能见表7。

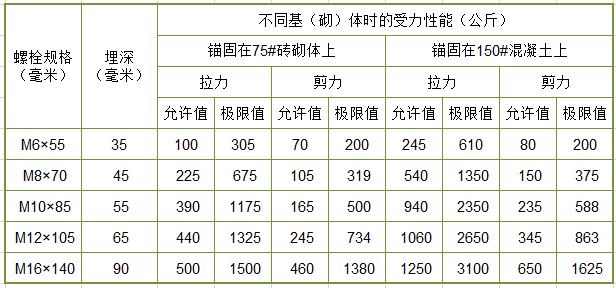

表7 膨胀螺栓受力性能（一）

     注：表列数据系按铺固基体为标号大于150号混凝土。

表8 膨胀螺栓受力性能（二）

     （2）规格见表9，表10。

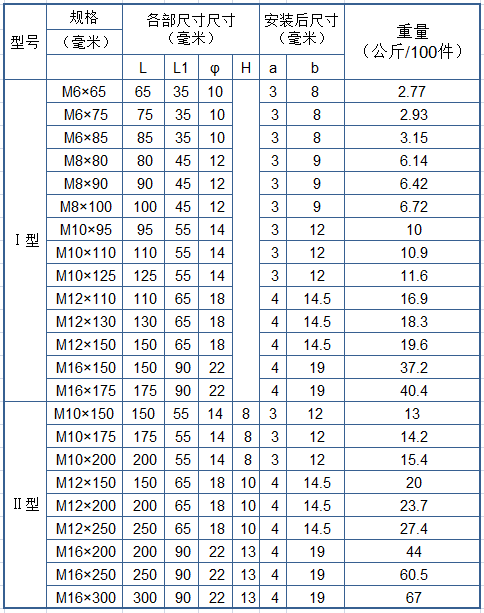

表9　膨胀螺栓规格（一）

表10 膨胀螺栓规格（二）　

2.带钻膨胀螺栓

     带钻膨胀螺栓由锥炳、环槽、膨胀槽及尖齿等部位构成的内螺丝和胀锥组成,适用于在混凝土结构上作管道支架、吊架、托盘(架)的锚固件。配套用于打眼的手提风动打眼枪所需风压4～6公斤/厘米²、耗气量0.24米³/分、打眼枪自重4.5公斤。带钻膨胀螺栓规格见表11。

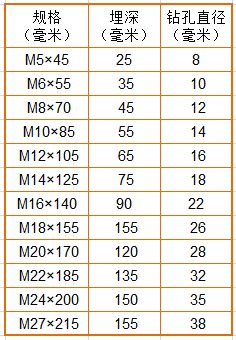

表11 带钻膨胀螺栓规格

     (1)性能、用途：膨胀螺栓式管子托勾和管卡是以膨胀螺栓作锚固件，适用于在墙上固定管道和暖气片。其受力性能见表12。

表12 膨胀式螺栓管子托钩、关卡的受力性能

    （2）规格见表13。

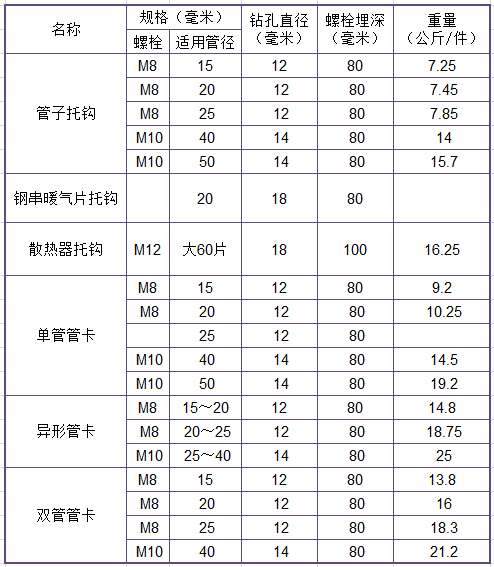

表13 膨胀式螺栓管子托钩及管卡规格

     六角螺母规格见表14。

     方螺母规格见表14。

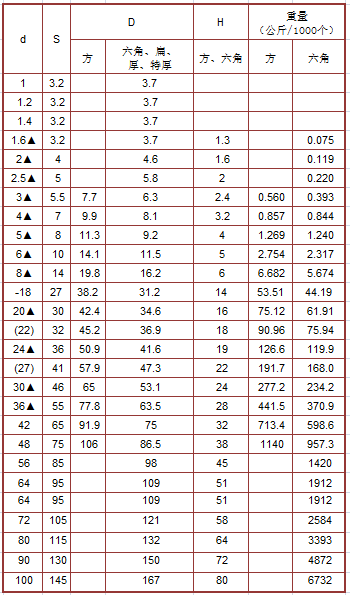

表14 六角、方螺母规格

注：1.GB 52-76 d：1.6～48；GB 41-76 d6～100。其他标准的直径范围可对应H、D的范围查找。

      2.优选系列：

     3.标记示例：粗牙普通螺纹、直径10毫米、机械性能按5级、不经表面处理的方螺母。

      4.带▲为优先选用系列。

    垫圈（粗制）（GB 95-76）、大垫圈（粗制）（GB 96-76）小垫圈（GB848-76）、垫圈（GB 97-76）规格见表15。

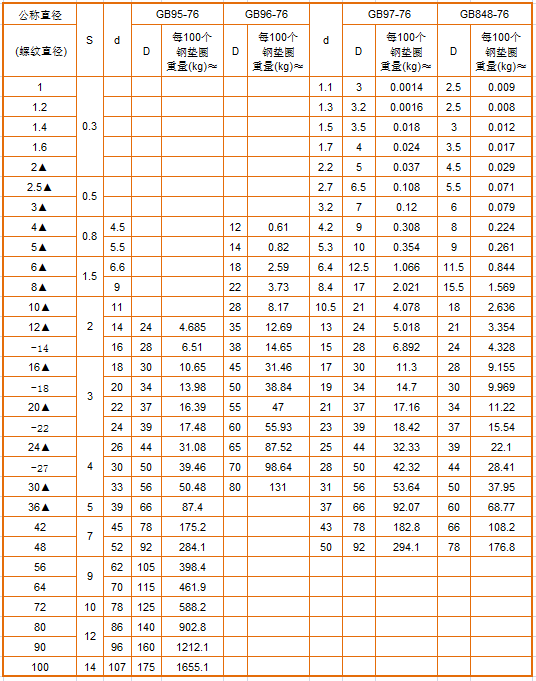

表15 垫圈（粗制）（GB 95-76）、大垫圈（粗制）（GB 96-76）小垫圈（GB848-76）、垫圈（GB 97-76）规格

注：1.优选系列：

    2.常用材料：A3。　　

    3..标记示例：公称直径10毫米，不经表面处理的小垫圈为10GB848-76。

     4.带▲为优先选用系列。

     工字钢用方斜垫圈（粗制）（GB852-76），槽钢方斜垫圈（粗制）（GB853-76）规格见表16。管道离心泵

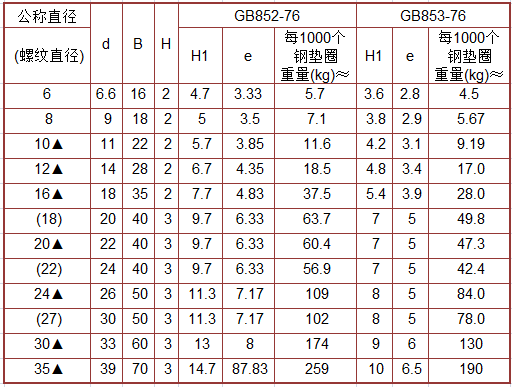

表16 工字钢用垫圈（粗制）（GB852-76），槽钢方斜垫圈（粗制）（GB853-76）规格

注：1.常用材料A3。
　　2.标记示例：公称直径为10毫米，不经表面处理的工字钢用方斜垫圈：垫圈10，GB 852-76。
　　3.带▲为优先选用系列。

     轻型弹簧垫圈（GB 859-76），弹簧垫圈（GB 93-76）规格见表17。

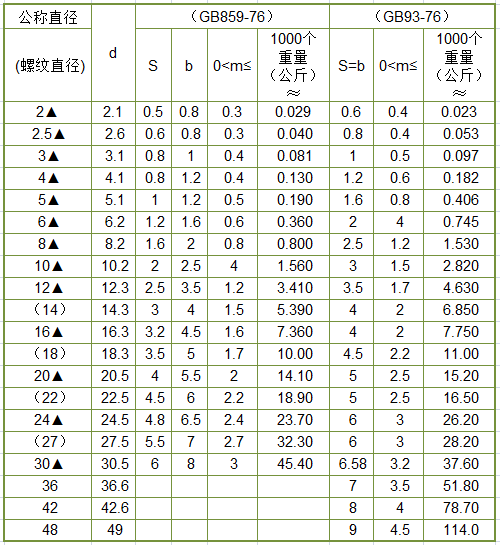

表17 轻型弹簧垫圈（GB 859-76）、弹簧垫圈（GB 93-76）规格　

注：1.材料：65Mn。
　　2.标记示例：公称直径10毫米，热处理硬度HRC 44～50，表面氧化的弹簧垫圈：垫圈10，GB 93-76。
　　3.带▲为优先选用系列。
